Якщо техніка тягне 10-тонний агрегат, працює на схилах або виконує операції з сантиметровою точністю, автопілот має бути частиною її серця, а не просто електроприводом на кермі.
А гідравлічний автопілот – це саме той випадок, коли рішення відповідає завданню.
Проблема точного керування важким обладнанням
На великих тракторах, особливо з широкозахватним обладнанням або на ґрунтах зі змінним опором, точність керування є критично важливою. Один градус відхилення — і ми маємо перекриття, прогалини, неправильну глибину або нерівномірний розподіл ресурсів.
Система автопілота розроблена для вирішення цієї проблеми. Але не кожна система однаково ефективна на великогабаритному обладнанні. Тут поверхневих рішень буде недостатньо.
Автопілоти з електричним кермом – це компроміс, а не рішення
Встановлення автопілотів з електричним кермом – це простий і швидкий варіант. Але він часто виходить з ладу на важкій техніці.
Основні проблеми:
- Повільна реакція. Електроприводу важко швидко повертати колеса під навантаженням.
- Недостатній крутний момент. Коли трактор пробуксовує або працює з навісним обладнанням вагою в кілька тонн, електродвигун може просто «не потягнути його».
- Знос рульового механізму. Це стосується, перш за все, автопілотів з електромеханічним приводом. Привід до рульової колонки здійснюється через проміжну механічну передачу, яка з часом викликає люфт, а в режимі холостого ходу, коли автопілот вимкнений, створює додаткове навантаження на руки оператора через опір механічної передачі.
Все це знижує точність і стабільність лінії. Для малих тракторів він підходить, але не для потужної техніки.
Гідравлічний привід – коли управління відбувається на рівні “м'язів” трактора
У гідравлічному автопілоті команда керування надходить не на кермо, а безпосередньо в гідравлічну систему трактора – через спеціальний електрогідравлічний клапан.
Це означає:
- Колеса повертаються миттєво – без додаткового механічного втручання.
- Немає жодних затримок, втрати точності чи ривків керма.
- Система працює з тиском у гідравлічній системі трактора – десятками атмосфер, а не кількома ньютон-метрами.
Таке керування вже не просто точне – воно стає частиною машини, а не зовнішнім, накладеним «ґаджетом».
Як це реалізується на практиці?
Вбудовані гідравлічні клапани
На тракторах із заводською підготовкою (Steer Ready, ISO-ready, AutoTrac Ready тощо) електрогідравлічні клапани вже встановлені. У таких випадках система, така як Topcon, просто підключається до існуючої шини (CAN, ISOBUS або окремо), калібрується – і трактор керує так, як потрібно.

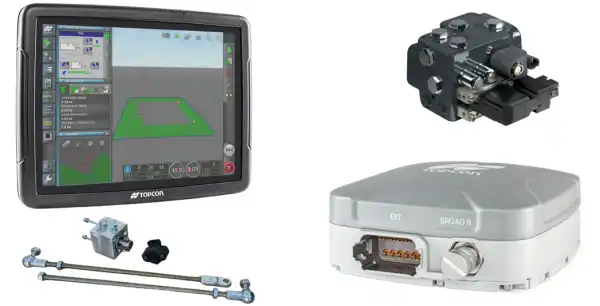

Гідравлічне автопілотне обладнання Topcon. Консоль X35_антена AGS-2, датчик кута нахилу колеса, гідравлічний розподільник
Зовнішній гідравлічний контур
На старіших тракторах або без підготовки встановлюється зовнішній гідравлічний блок (наприклад, DANFOSS EHi), який монтується в гідравлічну систему рульового керування. Він керується навігаційним блоком (наприклад, консолями Topcon X35 або XD+ з навігаційною антеною/контролером GNSS AGS-2).

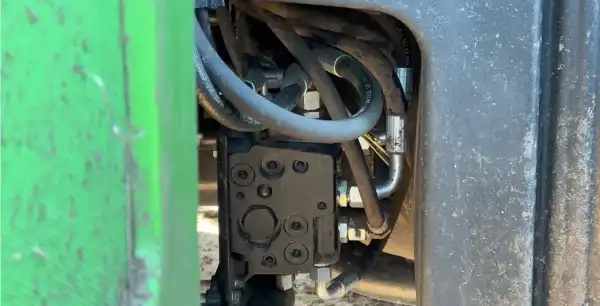

Гідравлічний розподільник
Технічні переваги гідравлічного автопілота
|
Параметр |
Електричний привід |
Гідравліка |
| Час реакції | ~0,3–1,0 с | ~0,1–0,2 с |
| Момент сили | Обмежена (~15 Н·м) | Висока (гідравлічна система трактора) |
| Робота під навантаженням | Часто «прослизає» | Стабільний |
| Механічний знос | Так (кермо, перемикачі передач) | Немає (безконтактна подача тиску) |
| Встановлення на трактори з підтримкою керма | Ні | Так |
Підтримка RTK
Коли ви працюєте з сигналом RTK (точність ±2 см), будь-який люфт або затримка є втратою сенсу. Гідравлічний автопілот – єдина система, яка дозволяє реалізувати весь потенціал RTK.

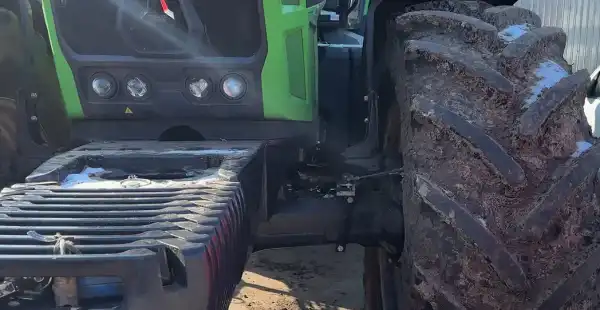

Датчик кута повороту колеса
Де використання гідравлічного автопілота дає відчутну перевагу
Гідравлічний автопілот підходить не всім, але якщо ваше обладнання відповідає принаймні двом із наведених нижче пунктів, це саме ваш випадок:
- Трактори від 200 к.с.
- Блоки 8+ метрів.
- Робота з сигналом RTK.
- Працюйте в групах або парах, маючи зафіксований маршрут попередника.
- Міжрядний обробіток або точне внесення засобів захисту рослин.
Що слід врахувати перед встановленням гідравлічного автопілота
- Гідравліка не прощає аматорства. Монтаж повинні виконувати фахівці, які вміють зчитувати CAN-шину, тиск в системі та працювати з калібруванням PID.
- Якість комплектуючих. Клапани, шланги, з'єднання – все має бути сертифіковане, інакше можливий витік або аварія.
- Не всі трактори однакові. Підготовка трактора має значення – завжди перевіряйте конфігурацію перед встановленням.
Оберіть надійного партнера для встановлення гідравлічного автопілота
Гідравлічна система автопілота — це високоточне рішення, повністю інтегроване в гідравлічну систему трактора. Але для її стабільної роботи потрібне правильне встановлення, калібрування та обслуговування. Саме тому важливо працювати з фахівцями, які спеціалізуються на таких системах.
Компанія «Navifarm Tech» є офіційним дилером Topcon Agriculture в Україні, має великий досвід впровадження гідравлічних автопілотів на техніці різних виробників, як новій, так і без заводської підготовки. Ми забезпечуємо повний цикл – від підбору техніки до запуску в експлуатацію з точністю RTK. Обираючи нас, ви отримуєте не просто систему, а надійне рішення, яке працює з першого дня.

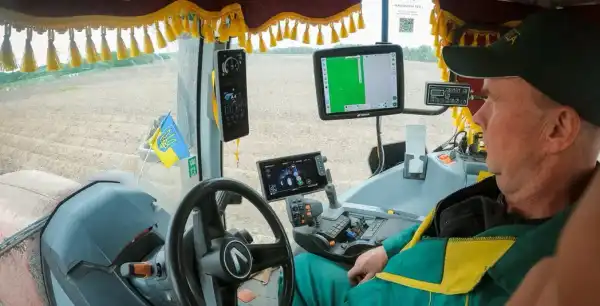

Автопілот Topcon на тракторі з навчанням
